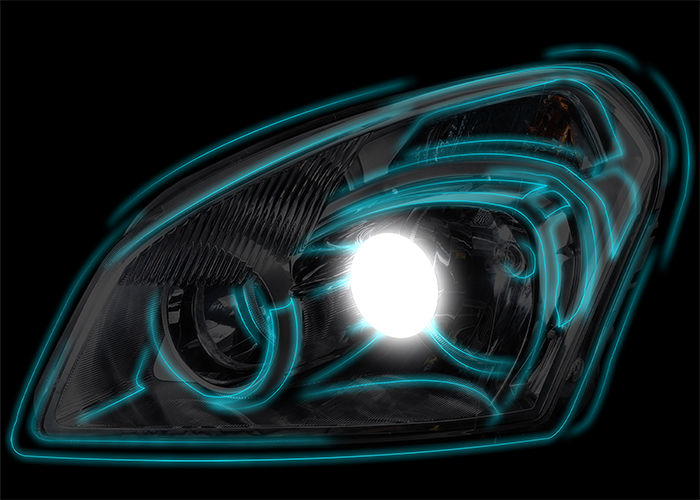

车灯： 前大灯，尾灯， 雾灯，转向灯，格栅灯，内饰灯

车灯按照功能可以分为：前大灯，尾灯，雾灯，转向灯，格栅灯，内饰灯，牌照灯等。车灯同时具备功能性和装饰性，由于功能比较多，车灯是比较容易发生故障的部件，且不易隐藏，很容易被消费者投诉。

车灯常见故障中的起雾和亮度不够都和透气功能有关，另一个是车灯亮度不够。车灯起雾的原因比较复杂，和环境，车灯结构，内部的空气流动方向和速度都有关系。车灯亮度不够很重要的一个原因是车灯对环境变化的承受力不足。选对透气产品会显著降低这两个故障的发生率。

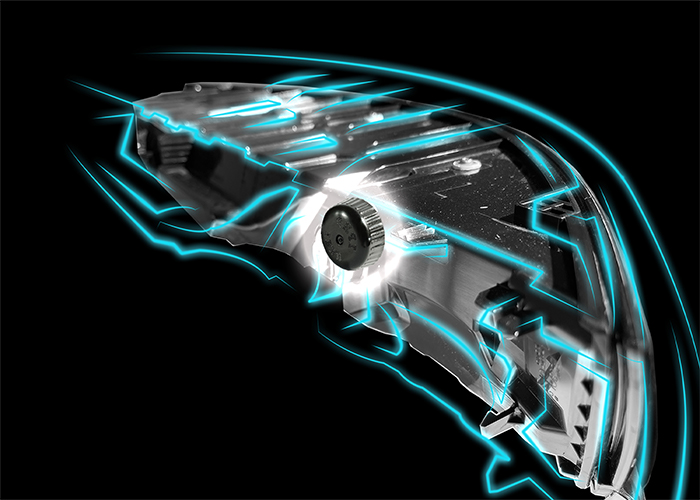

透气产品对车灯的作用有以下几点：1. 透湿，在车灯内部湿度高的情况下让湿气从车灯内部排出，防止起雾。2. 透气，平衡车灯温度变化导致的内外压差。3. 散热，防止车灯局部温度过高，造成车灯内部电子器件受影响导致车灯亮度不够。

IPRO深耕汽车行业多年，与众多国内外主机厂在车灯领域有合作，对车灯起雾的成因，散雾的原理都有深刻的理解和研究。IPRO灰色透气膜透湿效率高，性能稳定，已经被著名车企证明对车灯散雾有非常显著的作用。另外，IPRO有不同梯度透气量，透湿性能的ePTFE膜产品，可以与主机厂同步测试，筛选出针对具体项目的最优解决方案。

一款典型灰色背胶透气膜参数：

• Material: 100% ePTFE
• Temperature Range: -40 to 120℃
• Typical Airflow: 150ml/min/cm2@7kPa
• WEP: 90kPa
• Oil Rating: 7

涉及IPRO产品：灰色背胶透气膜，蓝色背胶透气膜，白色背胶透气膜，透气帽

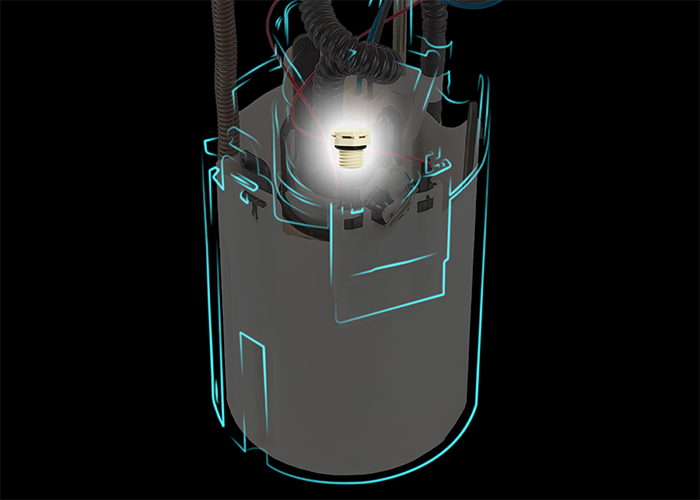

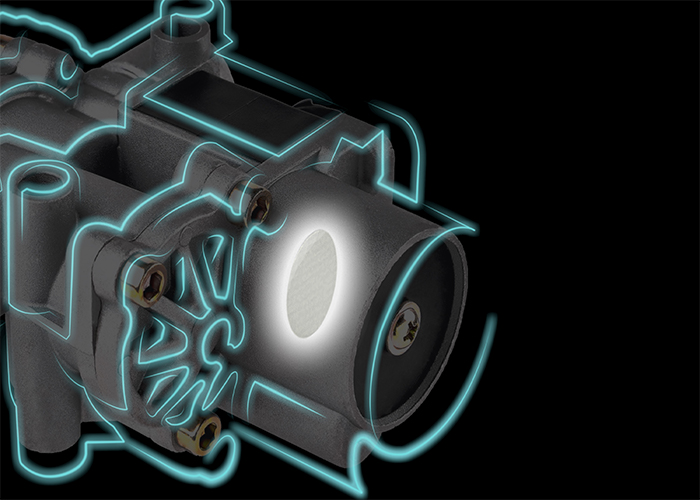

ECU ：发动机控制器，油泵控制器，ABS控制器，电子控制器

汽车控制器是汽车的大脑，对汽车的性能与安全有着非常关键的作用。与普通电脑类似，ECU由芯片微处理器（CPU）、存储器（ROM、RAM）、输入/输出接口（I/O）、模数转换器（A/D）以及整形、驱动等大规模集成电路组成。汽车控制器如果失效，后果是非常严重的。

对ECU来说，最优先需要考虑的是产品可靠性。透气产品是帮助ECU可靠工作的重要部件。由于ECU靠近发动机，温度变化剧烈，自身工作的时候也会发热，所以会导致两个风险：1. 温度局部集聚导致温度过高，从而导致ECU失效。2. 温度变化导致腔体内外压差，破坏壳体密封，外部污染物进入ECU内部，长期会导致ECU无法正常工作。3. 灰尘微粒进入壳体, 降低产品性能及使用寿命。

IPRO透气产品，一方面可以帮助ECU散热，防止ECU局部温度过高，另一方面，由于其优异的透气性能，可以平衡温度变化导致的内外压差，从而ECU长期运行还可以保持优异的防护性能。另外，经过多年的技术积累，IPRO开发出的耐高温产品，可以保证在高温环境下依然保持杰出的防水透气性能，卡扣式透气阀产品可以在150度的温度下长期工作，焊接膜片的最高工作温度可以达到250度。

一款典型的ECU透气阀参数：

• Minimum Water Entry Pressure: 600 mbar*1min
• Minimum Airflow: 18L/H@70mbar
• IP rating: IP67 / IP69K
• Oil Rating: 7
• Operating Temperature Lower Limit: -40℃
• Operating Temperature Upper Limit: 150℃

IPRO产品： 卡扣式透气阀，焊接膜片

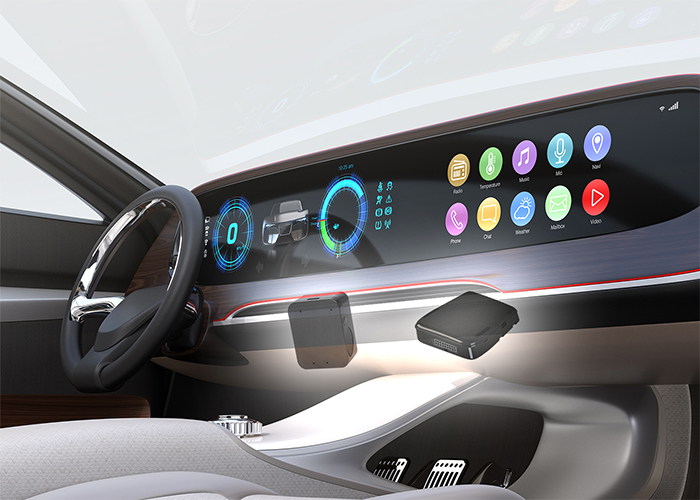

车内电子设备： 导航系统，显示系统，通信控制器

相对汽车外饰，底盘，发动机舱，车内部件的工作环境没有那么“恶劣”。随着汽车智能座舱，自动驾驶，汽车互联网的发展，车内电子设备的数量与精密程度都在增加，车内语音交互系统也会含有大量的麦克风以及扬声器。不同部位的音频设备对防护要求也不一样，比如车内的主控面板上需要透气膜平衡压差以及防尘透声膜传递声音， 汽车尾盖需要安装防水透气膜。车内电子设备失效也会导致严重后果，提升车内电子设备可靠性，安装透气产品是一个经济且有效的方案。

车内电子设备，在长期工作的情况下，会有以下几个风险：1. 灰尘堆积，进入壳体，导致设备失效。2. 温度变化导致设备长期工作在压差不平衡状态，导致壳体密封被损坏，从而防护能力下降。

IPRO防水透气解决方案，在确保防水透气性能的同时，具有极佳的稳定性，让客户没有后顾之忧。

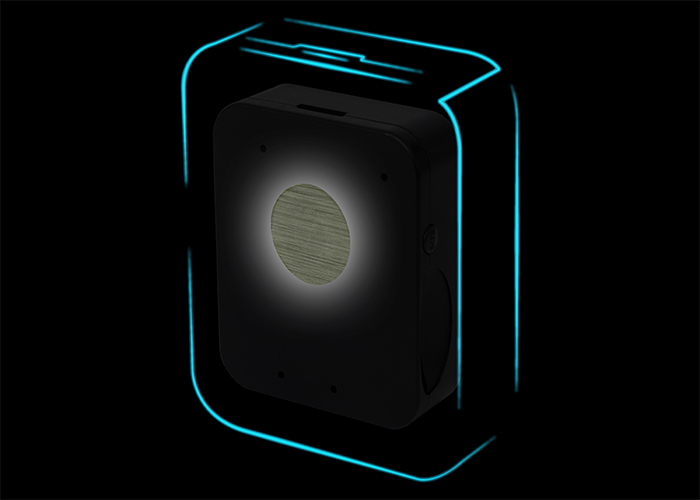

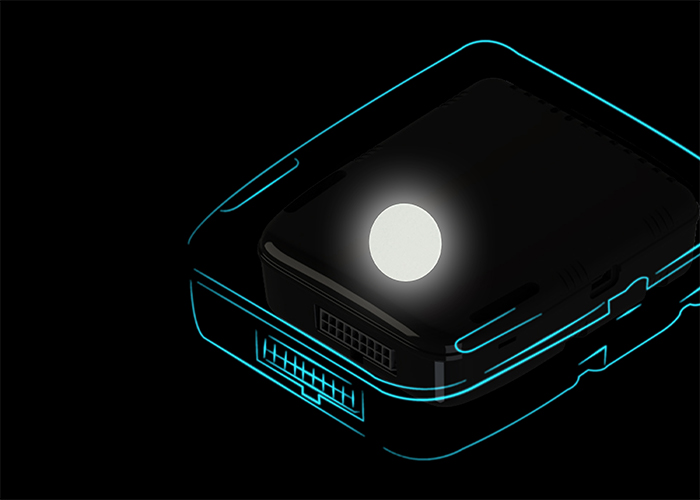

涉及IPRO产品：背胶透气膜，焊接膜片，防水透声膜

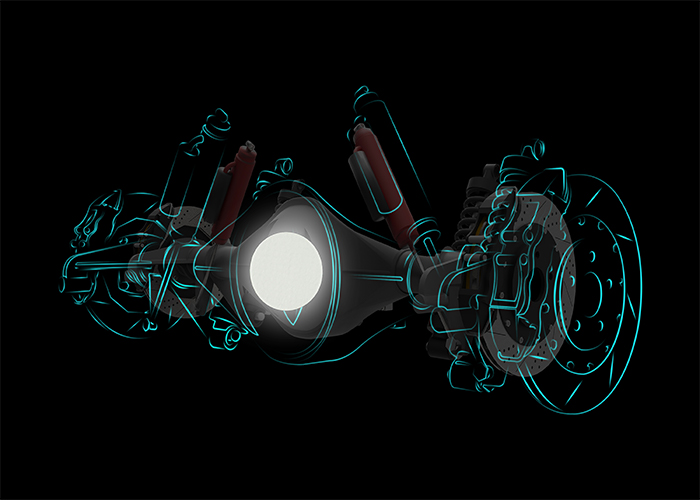

动力总成系统：变速箱，SCR，尿素泵， 前驱模块，后驱模块，EPS

动力总成指的是车辆上产生动力，并将动力传递到路面的一系列零部件组件。它包含了汽车最核心的技术，决定了汽车的机动性，经济性，环保性。

动力总成的部件大部分在汽车的底盘，会受到外部环境的直接影响。正常行驶时温度变化，气压变化可以直接作用在底盘的部件上，导致底盘部件承受温度和压力的冲击。在雨天或者汽车涉水的情况下，底盘部件会浸没在水里，直接受到水压和温度急剧变化的压力。

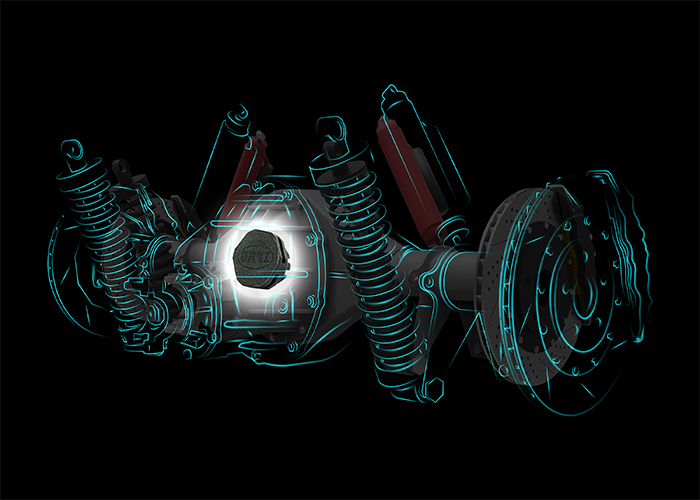

IPRO卡扣式透气阀，螺纹式透气阀，焊接膜片，具有非常优异的耐压性能，使得汽车底盘直接浸没在水中的时候，可以经受水压的冲击。同时优异的透气性能，可以让底盘部件在外部环境变化的时候让部件保持内外压差平衡，防止密封泄露。IPRO相关产品可以通过ISO16750环境测试中的冰水浸没，高低温冲击等测试，满足车身底盘的应用要求。

涉及IPRO产品： 卡扣式透气阀，螺纹式透气阀，焊接膜片

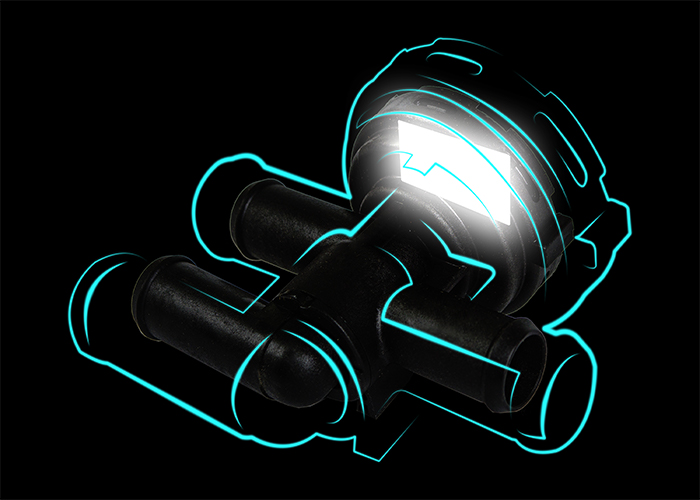

新能源汽车：动力电池包，电池控制器，驱动电机，电机控制器，减速箱，DCDC，OBC，整车控制器，热管理系统，48V电池包，逆变器，PCU，发电机

新能源汽车目前主要是指动力电池汽车，而动力电池汽车分为：纯电动汽车，混合动力汽车，插电式混合动力汽车，48V轻混动力汽车。与传统的燃油汽车相比，动力电池汽车的底盘多了很多电子设备，例如电池包，电池控制器，驱动电机，电机控制器，减速箱，DCDC，热管理系统，充电模块等。如何确保这些设备的稳定性与长期可靠性是一个挑战。

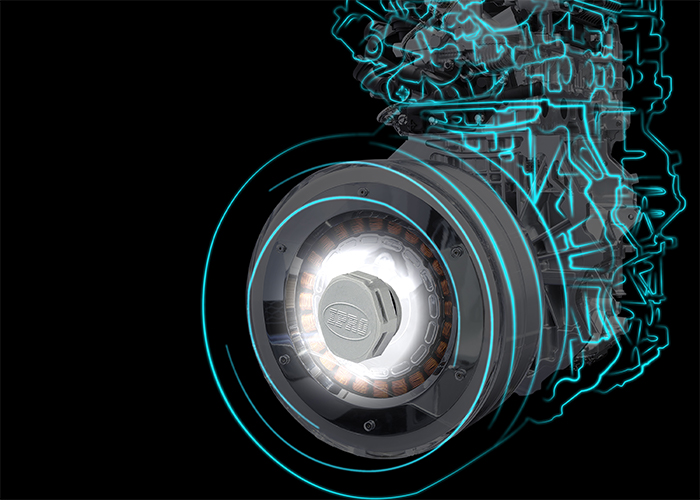

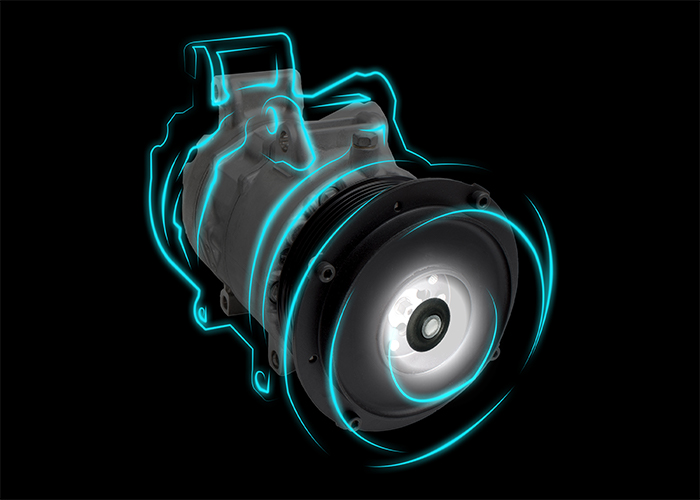

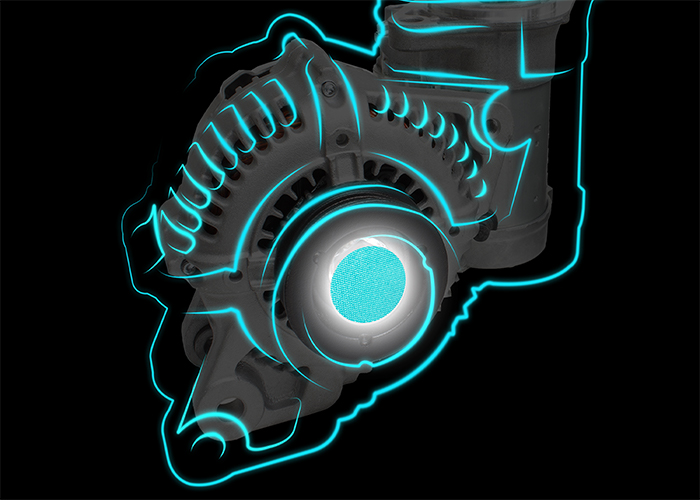

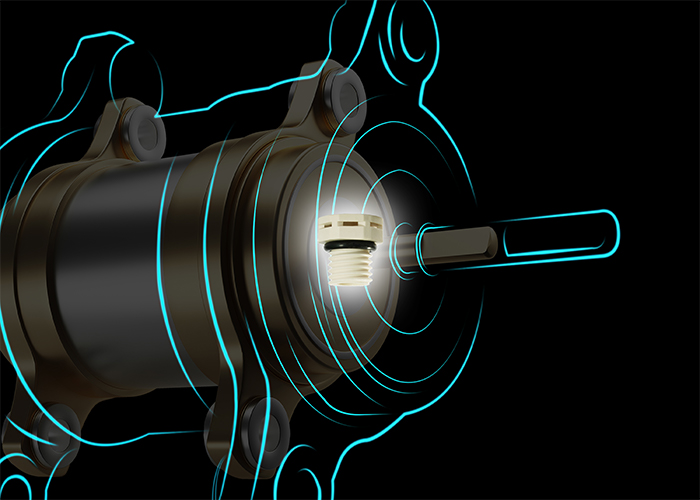

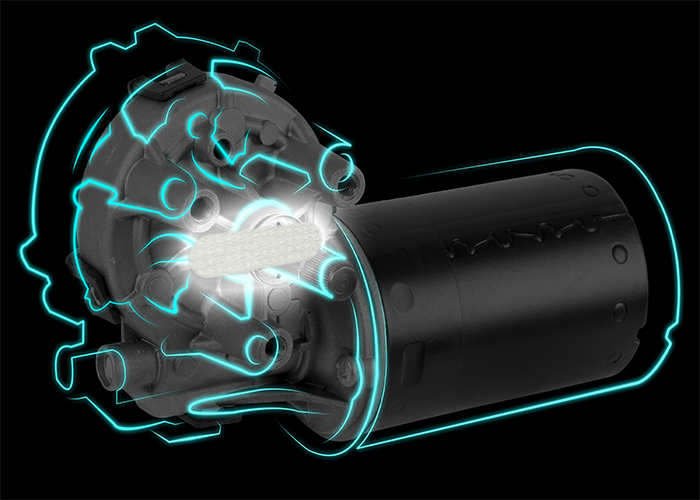

新能源汽车的驱动电机功率大，发热量大，另外由于电机内部的齿轮运动，设备运行过程中内部压力会经常发生变化，需要平衡内外压差，从而需要安装透气装置。驱动电机暴露在外界环境中，车内的油汽，外界的灰尘和各种液体都会接触到，对透气产品的防护能力有很高的要求。IPRO卡扣式透气阀，在具备大透气量的同时具备极高的防护能力，可以满足汽车客户的要求。

下面是IPRO其中一个成功案例卡扣透气阀的成品参数：

• Water Pressure Resistance: 60kPa
• Air Permeability: 300ml/ min@7kPa
• Operating Temperature: -40 ~ 150 degrees
• Protection Performance: IP67 / IP69K


电池包是新能源汽车的核心部件，也是价值最高的部件之一。同时，电池包安装在汽车底盘，受环境影响很大，这些因素都让电池包的防护变得非常重要。电池包由于内部空间大，需要的透气量很大，同时由于电池的组成成分复杂，需要具备很高的耐化学腐蚀能力。IPRO丰富的ePTFE膜储备以及多样的产品形态，可以在以下几个方面帮助汽车制造商：

• 多种产品形态，提高客户产品设计的灵活性。
• 超大透气量，提升单位透气面积的透气效率，整体上降低成本。
• 一致性极佳的ePTFE膜材料，使得产品具有优异的稳定性


以下是其中一个案例的产品参数：

• Water Pressure Resistance: 30kPa（60s）
• Air Permeability:  400ml/ min@7kPa
• Degree of Protection: IP67
• Operating Temperature: -40℃ to +150℃

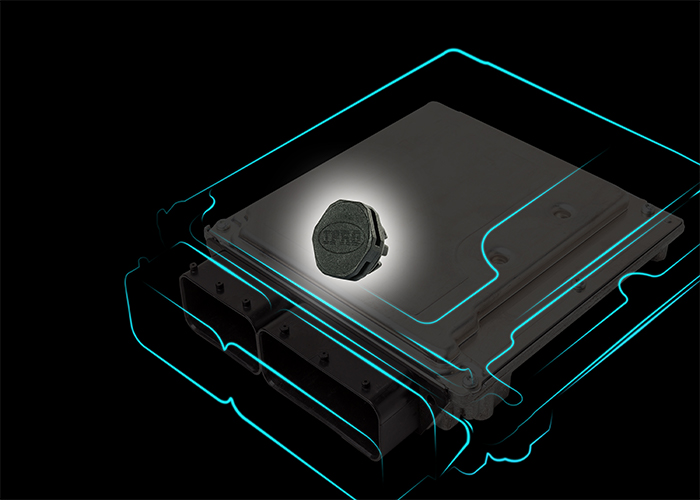

驱动电机的有效工作是由电机控制器来实现的，在车辆行驶过程中，电机控制器接受档位，刹车，油门等的指令，传递给电机加速，减速，方向控制等信号。电机控制器失效的后果非常严重，透气产品对电机控制器的硬件安全起到非常重要的作用。IPRO卡扣式透气阀，背胶透气膜，可以帮助客户在以下几点提升控制器的安全性能：

• 优异的透气性能快速平衡控制器内外压差，降低部件的负荷，提升使用寿命。
• 高防护等级防止灰尘等外界污染物进入控制器内部。
• 高防油等级可以有效防止机油等车内油汽浸润透气膜，始终保持极佳的透气性能。


以下是一款成功案例的产品参数：

• 防护等级满足IP67&IP69K
• 透气量≥700ml/min@70mbar
• O型EPDM橡胶圈硬度 HA70±5
• 可装配性重复装配10次，产品无变形与断裂


新能源汽车电池包，电机，减速箱，制动系统等各自都有控制单元来完成对应的功能。为了更好的协调各个子系统的工作，新能源汽车需要整车控制器来做总体控制。整车控制器的性能会影响汽车的稳定性与安全性。对整车控制器来说，日常发热是常态，车内复杂的油汽环境会让精密的电子器件有被锈蚀的风险。IPRO透气产品可以通过下面几个方面帮助整车控制器提升稳定性与长期可靠性。

• 透气，快速平衡控制器内外压差。
• 透湿，使得控制器内部始终保持干燥的状态，防止锈蚀。
• 耐化学腐蚀耐高温ePTFE膜材料，确保产品始终保持优异的防水透气性能。


涉及IPRO产品： 卡扣式透气阀，螺纹式透气阀，防爆阀，背胶透气膜

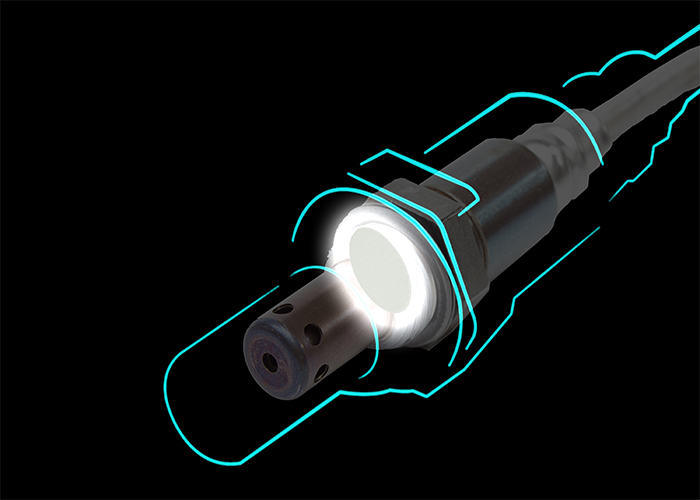

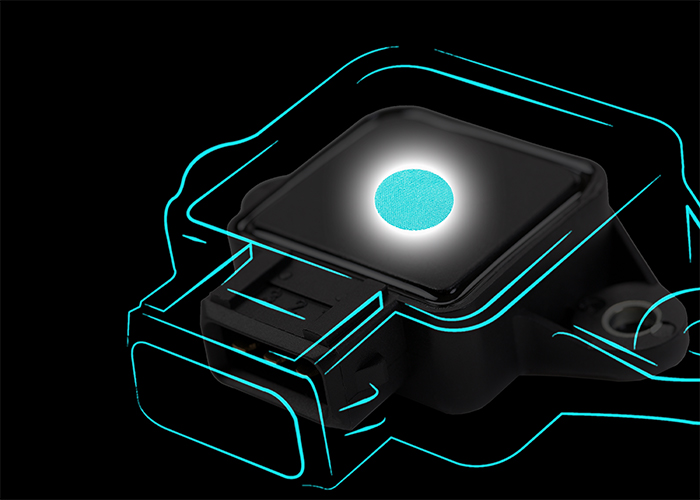

传感器：位置传感器，温湿度传感器，氧气传感器

车用传感器总共有100多种，按物理量可分为位移、力、速度、温度、流量、气体成份等类别。就安装位置而言，可以安装在悬架，内饰，外饰，发动机舱等部位。传感器如果失效，会导致对应的装置失效，有时候会造成比较严重的后果，所以传感器的稳定可靠运转对汽车来说非常重要。

传感器如果需要稳定运转，需要确保工作在可以承受的温度湿度范围内，内外压差也需要保持在极低的状态。有些传感器工作在比较恶劣的环境，就需要安装防水透气产品。
对温湿度传感器来说，需要灵敏检测环境的温湿度变化，透气产品可以确保其在高湿高温下的灵敏度。 对部分气体传感器来说，透气产品本身使用的材料对传感器也有影响，背胶的选择以及复合基材的选择也可能会影响气体传感器的灵敏度，IPRO有丰富的应用经验来选择合适的透气产品。对某些流量传感器来说，需要考虑膜本身对目标检测气体的影响。

IPRO耐高温透气膜，配合耐高温背胶，可以确保在高温环境下长期稳定工作，背胶透气膜可以长期工作在160℃的温度环境下。IPRO焊接膜片最高工作温度达250℃。IPRO不同类型膜片可适应传感器多种应用场景。

涉及IPRO产品： 背胶透气膜，焊接膜片

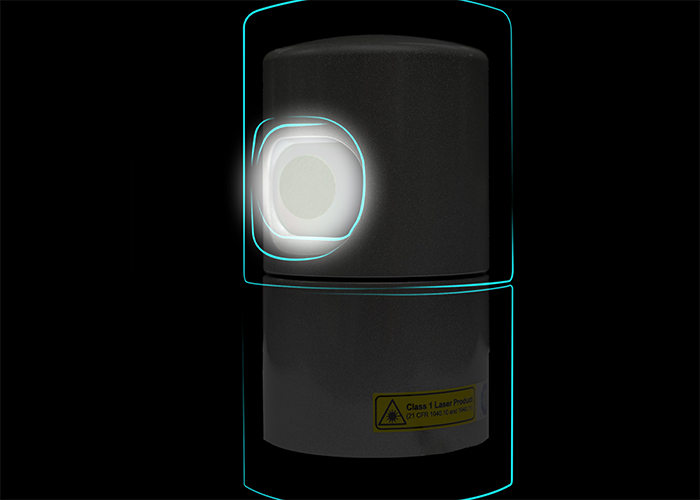

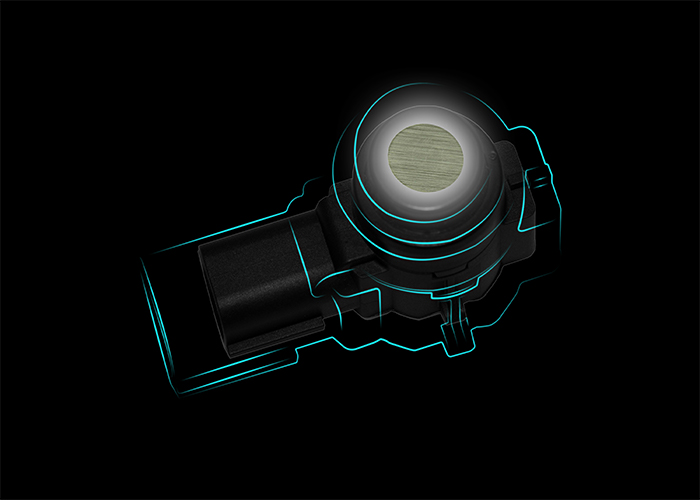

自动驾驶： 毫米波雷达，超声波雷达，车载摄像头，激光雷达，自动驾驶控制器

自动驾驶硬件按照功能可以分为三个部分：感知，控制，执行。感知设备包括激光雷达、车载摄像头、毫米波雷达，超声波雷达等。控制设备包括各种算法的控制器，以及包括模糊推理、强化学习、神经网络和贝叶斯网络等技术的云大数据。执行设备包括制动转向车灯等。

不管是消费者还是汽车制造商，对自动驾驶最关注的是安全，安全是一切自动驾驶功能的基础。虽然算法和大数据可以提升决策的准确性，但是更加重要的是原始数据输入的准确性。感知层设备输入的数据如果不准确，决策层硬件设备如果失效，对整个系统都是致命性的。而这些设备的工作环境都比较复杂，都需要透气产品来提升它们工作的稳定性和可靠性。

毫米波雷达，设备灵敏度对环境很敏感，客户的测试要求也非常苛刻，需要透气产品能够通过例如热冲击（1000循环以上），或者高温1200h以上的环境测试。对车载摄像头来说，不仅仅需要根据透气产品的散雾性能和压差平衡性能去考虑，有时还需要配合客户的壳体设计做专门的调整。IPRO有丰富的应用经验来确保以上感知设备的工作可靠性。

IPRO产品：背胶透气膜，焊接膜片，卡扣式透气阀
